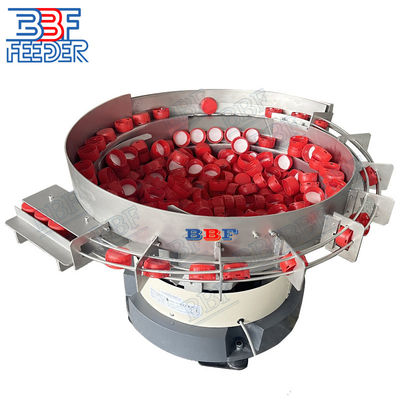

कन्वेयर सिस्टम कैप बाउल फीडर क्राउन ढक्कन फ्लिप टॉप कैप वाइब्रेटिंग रैखिक फीडर

कन्वेयर प्रणाली कंपन कटोरा फीडर मुकुट ढक्कन फ्लिप टॉप कैप कंपन फीडर रैखिक

1. विवरण:

वाइब्रेटर बाउल फीडर विभिन्न उद्योगों में भागों को कुशलतापूर्वक सॉर्ट करने और उन्मुख करने के लिए उपयोग किए जाने वाले महत्वपूर्ण घटक हैं। यह लेख उनके डिजाइन में शामिल आवश्यक चरणों और विचारों की पड़ताल करता है।

चरण 1: घटकों को समझें

डिजाइन प्रक्रिया में गोता लगाने से पहले, एक कंपन कटोरे फीडर के बुनियादी घटकों को समझना महत्वपूर्ण हैः

कटोरा: स्टेनलेस स्टील से बना, कटोरा भागों के लिए एक कंटेनर के रूप में कार्य करता है, जिसमें उन्हें निर्देशित करने और उन्मुख करने के लिए एक हेलिकल ट्रैक या कई ट्रैक होते हैं।
ड्राइव यूनिट: विद्युत चुम्बकीय कॉइल और स्प्रिंग सिस्टम से मिलकर, ड्राइव यूनिट कंपन उत्पन्न करती है जो भागों की गति को आगे बढ़ाती है।
नियंत्रक: नियंत्रक कंपन आवृत्ति और आयाम को नियंत्रित करता है, जिससे भोजन प्रक्रिया पर सटीक नियंत्रण प्रदान होता है।

चरण 2: भाग की विशेषताओं का निर्धारण

एक कुशल कंपन कटोरा फीडर डिजाइन करने के लिए, भाग की विशेषताओं पर गहन विचार आवश्यक है। विचार करने के लिए प्रमुख पहलुओं में शामिल हैंः

आकार और आकारः अनियमित आकार या आकार के भागों को सटीक अभिविन्यास सुनिश्चित करने के लिए कटोरे के डिजाइन में विशेष विचार की आवश्यकता हो सकती है।
सामग्री: विभिन्न सामग्रियों में घर्षण गुणांक भिन्न होते हैं और कंपन के लिए अलग-अलग प्रतिक्रिया करते हैं, जो कटोरे के भीतर भाग की गति और संरेखण को प्रभावित करते हैं।
वजन: भागों का वजन आवश्यक कंपन की तीव्रता निर्धारित करता है। भारी भागों को अधिक शक्तिशाली आंदोलनों की आवश्यकता होती है, जबकि हल्के भागों को अधिक कोमल आंदोलन की आवश्यकता होती है।

चरण 3: कटोरी ज्यामिति का चयन

बाउल ज्यामिति डिजाइन प्रक्रिया में महत्वपूर्ण भूमिका निभाती है। विचार करने के लिए महत्वपूर्ण कारकों में शामिल हैंः

कटोरे का आकार और आकार: इष्टतम प्रदर्शन के लिए एक उपयुक्त कटोरे का आकार और आकार चुनना आवश्यक है जो खिलाए जाने वाले भागों के अनुरूप हो, ताकि एक चिकनी और सुसंगत प्रवाह सुनिश्चित हो सके।अक्षम खिला या जाम से बचने के लिए भाग आयाम के सापेक्ष कटोरे के आकार पर विचार करें.
ट्रैक कॉन्फ़िगरेशनः वांछित दिशा और फ़ीडिंग दर के आधार पर कटोरे के भीतर ट्रैक की संख्या और व्यवस्था निर्धारित करें।
ढलान कोण: कटोरे के ढलानों का कोण भाग की गति को प्रभावित करता है। तेज फ़ीडिंग दरों को प्राप्त करने के लिए अधिक खड़ी ढलानें आवश्यक हो सकती हैं।
ट्रैक चौड़ाई और गहराईः ऐसे आयाम चुनें जो जाम या क्लॉच से बचते हुए भाग के आकार को समायोजित करते हैं।

एक कंपन कटोरा फीडर डिजाइन करने के लिए इसके घटकों, भाग विशेषताओं, और कटोरे ज्यामिति का सावधानीपूर्वक विचार करने की आवश्यकता है। इस लेख में उल्लिखित चरणों का पालन करके,एक प्रभावी और कुशल फीडर सुनिश्चित कर सकता है जो बाद में प्रसंस्करण या विधानसभा के लिए भागों को सॉर्ट और संरेखित करता है.

विनिर्देशः

तीन.एक कुशल कंपन कटोरा फीडर का डिजाइनः

विभिन्न उद्योगों में भागों के छँटाई और उन्मुखीकरण में वाइब्रेटर कटोरे फीडर आवश्यक हैं। इस लेख में इन फीडरों के डिजाइन में प्रमुख चरणों की रूपरेखा दी गई है,प्रत्येक चरण में महत्वपूर्ण बातों पर जोर देना.

चरण 1: घटकों को समझना

प्रारंभ करने के लिए, मूलभूत घटकों को समझना महत्वपूर्ण हैः कटोरा, ड्राइव यूनिट और नियंत्रक। कटोरा भागों को प्रभावी ढंग से निर्देशित और उन्मुख करने के लिए पटरियों के साथ एक पात्र के रूप में कार्य करता है।ड्राइव इकाई कंपन उत्पन्न करती है, जबकि नियंत्रक इन कंपनों की आवृत्ति और आयाम को नियंत्रित करता है।

चरण 2: भाग की विशेषताओं का निर्धारण

आकार, आकार, सामग्री और वजन जैसे विभिन्न भागों की विशेषताओं पर विचार करें। अनियमित आकार के भागों को सटीक उन्मुखीकरण के लिए विशिष्ट डिजाइन विचार की आवश्यकता हो सकती है।विभिन्न सामग्रियों के घर्षण गुणांक और कंपन के प्रति उनकी प्रतिक्रिया को ध्यान में रखें, क्योंकि यह भाग आंदोलन और संरेखण को प्रभावित करता है।

चरण 3: कटोरी ज्यामिति का चयन

सही कटोरे के ज्यामिति का चयन इष्टतम प्रदर्शन के लिए महत्वपूर्ण है। कटोरे और भागों के बीच उचित संरेखण सुनिश्चित करें, ताकि एक चिकनी और सुसंगत प्रवाह की अनुमति हो।उचित ट्रैक विन्यास निर्धारित करें, ढलान कोण, और आयामों को जाम को रोकने और कुशल फ़ीडिंग सुनिश्चित करने के लिए।

चरण 4: बेस यूनिट डिजाइन

बेस यूनिट में कंपन उत्पन्न करने के लिए जिम्मेदार विद्युत चुम्बकीय कॉइल होते हैं। एप्लिकेशन की विशिष्ट आवश्यकताओं के आधार पर उपयुक्त ड्राइव यूनिट प्रकार चुनें, जैसे कि आधा तरंग, पूर्ण तरंग,इसके अतिरिक्त, एक स्प्रिंग सिस्टम का चयन करें जो कॉइलों द्वारा लगाए गए बल को संतुलित करता है, स्थिर और विश्वसनीय कंपन सुनिश्चित करता है।

चरण 5: नियंत्रण कार्यान्वयन

कंपन की आवृत्ति और आयाम को विनियमित करने के लिए एक नियंत्रण प्रणाली लागू करें। नियंत्रण प्रणाली में विभिन्न भागों और फ़ीडिंग आवश्यकताओं को समायोजित करने के लिए चर सेटिंग्स होनी चाहिए।प्रतिक्रिया तंत्रों को एकीकृत करने पर विचार करें, जैसे सेंसर या निगरानी प्रणाली, वास्तविक समय में समायोजन को सक्षम करने के लिए।

चरण 6: परीक्षण और अनुकूलन

वांछित विनिर्देशों के खिलाफ फीडर के प्रदर्शन का पूरी तरह से परीक्षण करें। इष्टतम फ़ीडिंग प्राप्त करने के लिए कंपन सेटिंग्स और ट्रैक ज्यामिति सहित विभिन्न मापदंडों को ठीक करें।संभावित समस्याओं की पहचान करने और उन्हें दूर करने के लिए विभिन्न भारों और परिस्थितियों में तनाव परीक्षण करना भी महत्वपूर्ण है।.

निष्कर्ष के रूप में, एक कंपन कटोरा फीडर डिजाइन भागों की विशेषताओं को समझने शामिल है, उपयुक्त कटोरा ज्यामिति का चयन, आधार इकाई डिजाइन, नियंत्रण को लागू,और गहन परीक्षण और अनुकूलन का संचालनदीर्घकालिक प्रदर्शन सुनिश्चित करने और विभिन्न अनुप्रयोगों की विशिष्ट आवश्यकताओं को पूरा करने के लिए निरंतर निगरानी और रखरखाव आवश्यक है।

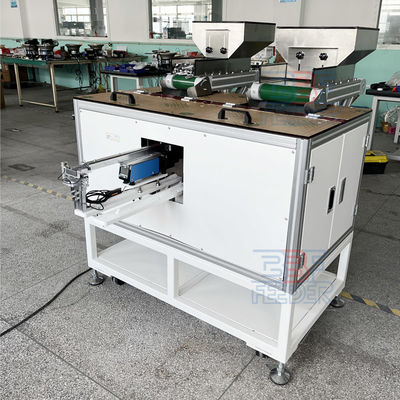

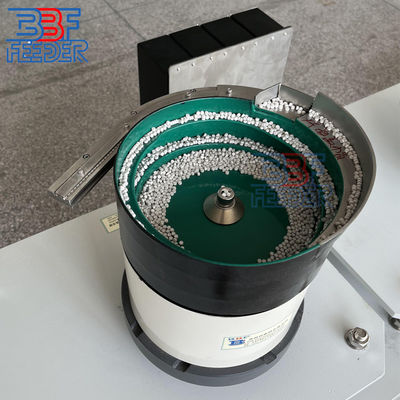

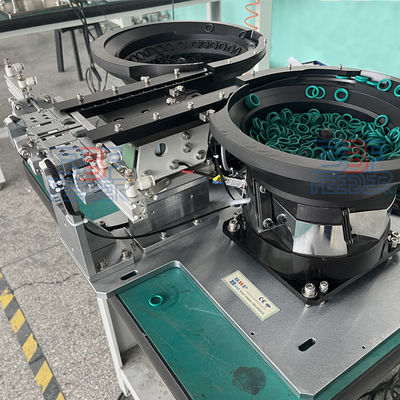

4. अधिक चित्रः
