OEM कटोरा फीडर मशीन प्लास्टिक भागों रैखिक वाइब्रेटर फीडर

असेंबली मशीन कंपन कटोरा फीडर प्लास्टिक भागों रैखिक कंपन फीडर

1. विवरण:

वाइब्रेटर कटोरे फीडर विनिर्माण में आवश्यक हैं क्योंकि वे सटीक संरेखण सुनिश्चित करते हैं और उत्पादन लाइन में भागों को खिलाते हैं। ये फीडर कंपन उत्पन्न करने के लिए विद्युत चुंबकों का उपयोग करते हैं,जो फिर भागों को खिलाने की प्रक्रिया को सुविधाजनक बनाने के लिए यांत्रिक कंपन में परिवर्तित हो जाते हैं.

फीडर में एक कटोरा होता है जो 3 या 4 पत्ती के स्प्रिंग्स द्वारा समर्थित आधार पर लगाया जाता है, जो केवल ऊर्ध्वाधर दिशा में आंदोलन की अनुमति देता है। कटोरे फीडर के नीचे, एक चुंबकीय कॉइल तय है,जो विद्युत चुम्बकीय कंपन बनाने के लिए एक बाहरी बिजली स्रोत का उपयोग कर चुंबकीय किया जा सकता है.

आम तौर पर, फीडर आधार के नीचे 1 से 6 विद्युत चुम्बक स्थित होते हैं। एक बार चुंबकीय कंपन यांत्रिक कंपन में बदल जाते हैं,कटोरा उन्हें कटोरे के परिवहन पटरियों पर स्थानांतरित करता हैये कंपन प्रभावी रूप से कटोरे के भीतर घटकों को स्थानांतरित करते हैं और उन्हें उत्पादन लाइन में खिलाते हैं। औसतन, विद्युत चुम्बक कंपन आवृत्तियों के 100 चक्र का उत्पादन कर सकता है।कंपन से कटोरे के भागों को पटरियों के साथ फिसलने या कूदने की अनुमति मिलती है.

वाइब्रेटरी बाउल फीडर का संचालन विनिर्माण अनुप्रयोगों में कई फायदे प्रदान करता है। सबसे पहले यह घटकों के चिकनी और सुसंगत आंदोलन को सुनिश्चित करता है। इसके अतिरिक्त,100 आवृत्ति चक्र कटोरे फीडर को 40% तक ऊर्जा की खपत को कम करने की अनुमति देता है.

कटोरे के भीतर उपकरण सही ढंग से घटकों का उन्मुखीकरण और केंद्र की ओर किसी भी असंगत भागों धक्का में एक महत्वपूर्ण भूमिका निभाता है। कंपन फिर कटोरे से बाहर भागों धक्का,उन्हें ट्रैक पर वापस मार्गदर्शन.

विनिर्माण अनुप्रयोगों में उनके महत्व को पहचानने के लिए कंपन कटोरे फीडर के बुनियादी कार्य की स्पष्ट समझ होना आवश्यक है।

विनिर्देशः

तीन.वाइब्रेटर फीडर कटोरे कैसे काम करते हैंः

वाइब्रेटर फीडर कटोरे का उपयोग विनिर्माण में बड़ी मात्रा में भागों को कुशलतापूर्वक और विश्वसनीय रूप से सॉर्ट करने और उन्मुख करने के लिए किया जाता है।इन प्रणालियों में कई प्रमुख घटक होते हैं जो एक साथ काम करते हैं:

बल्क पार्ट्स हॉपर: बल्क पार्ट्स हॉपर में बड़ी मात्रा में पार्ट्स हो सकते हैं, जिससे ऑपरेटर के बार-बार हस्तक्षेप की आवश्यकता कम हो जाती है।यह स्वचालित रूप से फीडर कटोरे में भागों के स्तर की निगरानी करता है और आवश्यकतानुसार और अधिक भागों को जोड़ता हैयह विशेषता विशेष रूप से जटिल भागों को संभालने के लिए फायदेमंद है जिन्हें नाजुक हैंडलिंग की आवश्यकता होती है।

वाइब्रेटरी बाउल फीडर: वाइब्रेटरी बाउल फीडर सिस्टम के केंद्रीय घटक के रूप में कार्य करता है और विशिष्ट भागों को सॉर्ट और ओरिएंट करने के लिए कस्टम-डिज़ाइन किया गया है।इसमें एक गोल स्टेनलेस स्टील के कटोरे के साथ बेलनाकार निशान हैंधीरे-धीरे कंपन के माध्यम से, कटोरा भागों को स्थानांतरित करता है और परिवहन करता है, जबकि ट्रैक उन्हें वांछित अभिविन्यास में ले जाते हैं।

ड्राइव यूनिट: ड्राइव यूनिट कंपन उत्पन्न करने के लिए जिम्मेदार है जो कटोरे के भीतर भागों को हिलाते और स्थानांतरित करते हैं। विद्युत चुम्बकीय ऊर्जा का उपयोग करके,यह आम तौर पर 60 से 120 हर्ट्ज की आवृत्ति सीमा के भीतर काम करता हैड्राइव यूनिट प्रभावी गति और भागों की सटीक छँटाई सुनिश्चित करती है।

रैखिक फीडरः फीडर कटोरे को छोड़ने के बाद, एक रैखिक फीडर आमतौर पर एक ऑपरेटर या किसी अन्य स्वचालित प्रणाली को पहले से ही उन्मुख भागों को प्रस्तुत करने के लिए नियोजित किया जाता है।यह घटक सिस्टम के साथ भागों को स्थानांतरित करता है, एक संचय बफर बनाता है जो भोजन प्रक्रिया में देरी को रोकता है।

वाइब्रेटर फीडर बाउल सिस्टम को उपयोगकर्ता के अनुकूल और कम रखरखाव के लिए डिज़ाइन किया गया है। इसमें पीएलसी नियंत्रण सहित आवश्यक घटक शामिल हैं,एक विनिर्माण वातावरण में निर्बाध एकीकरण की सुविधा के लिएहमारी अनुभवी टीम आपके विशिष्ट आवेदन पर चर्चा करने और हमारे व्यापक उद्योग ज्ञान और स्वचालन विशेषज्ञता के आधार पर अभिनव फ़ीडिंग समाधान प्रदान करने के लिए उपलब्ध है।

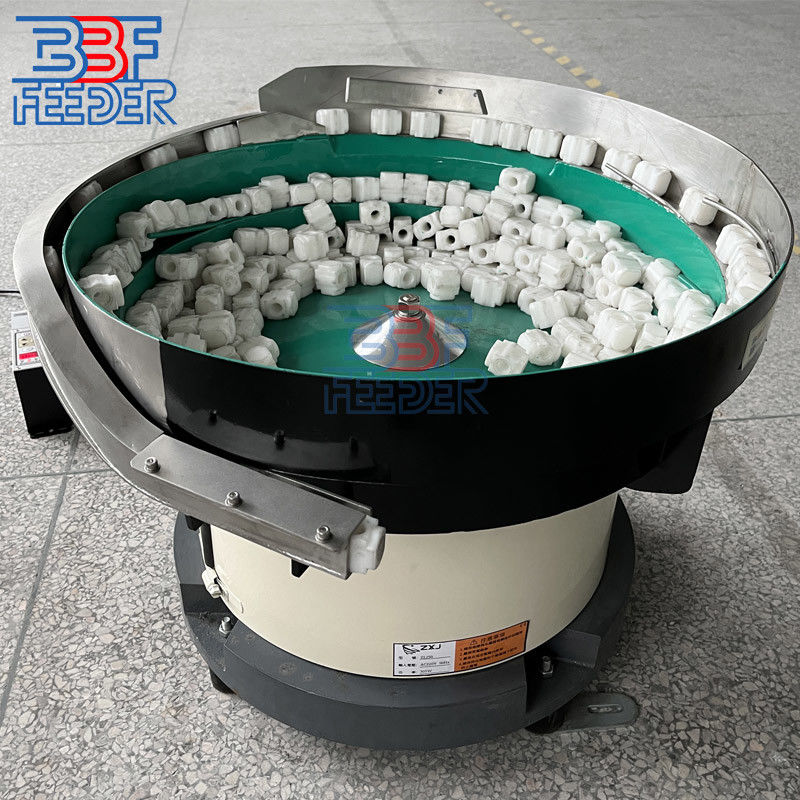

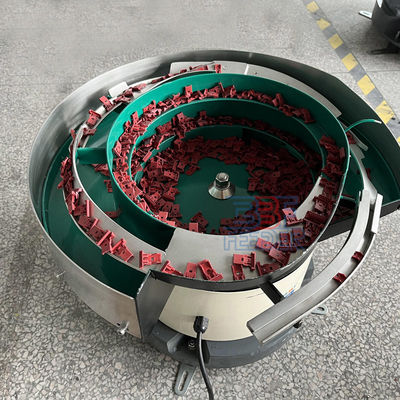

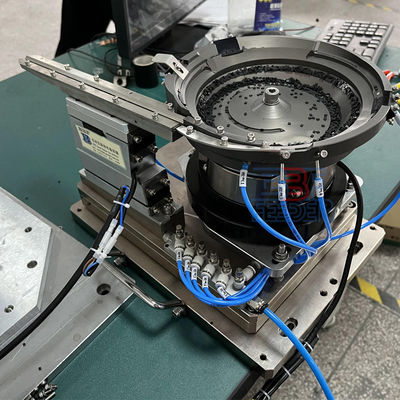

4. अधिक चित्रः
